cisco思科交换机超级堆叠实验
一、 实验目的
    1、 了解超级堆叠的应用环境；
    2、 了解超级堆叠的实现方法。
二、 应用环境
    超级堆叠是标准堆叠的一种特殊形式，它使用千兆电口卡以及普通的双绞线实现堆叠， 双绞线的长度可以达到 100 米，突破了“堆叠只能在一个机柜中实现”的教条，实现分布式 堆叠。
    超级堆叠带宽较大，费用比经济堆叠高，满足高性能堆叠的需求。 超级堆叠也提供了堆叠冗余，当有一条线路出现问题的时候，堆叠组重新启动后仍然可
以保持堆叠状态。
三、 实验设备
    1、 DCS-3926S 交换机 3 台
    2、 千兆电口卡 4-6 个
    3、 千兆双绞线 3 根
    4、 PC 机 2 台
    5、 Console 线 1-3 根

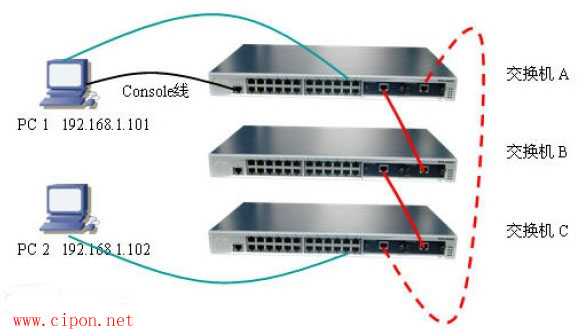

四、 实验拓扑
    和标准堆叠一样，堆叠组中间的交换机必须使用两个模块。第一台交换机和最后一台交
换机可以只安装一个模块，那么此时堆叠组不提供冗余；如果也安装两个，那么就成为图中 虚线的部分，这两条虚线代表标准堆叠组的冗余部分。也可以将虚线连接的两个模块使用链 路聚合技术捆绑上联到上级交换机，使堆叠组上联带宽达到 2G。
五、 实验要求

    1、 按照拓扑图连接网络；
    2、 交换机 A 的管理 IP 为 192.168.1.11/24，标示符为 DCS-3926S-A；
    3、 交换机 B 的管理 IP 为 192.168.1.22/24，标示符为 DCS-3926S-B；
    4、 交换机 C 的管理 IP 为 192.168.1.33/24，标示符为 DCS-3926S-C；
    5、 PC1 网卡的 IP 地址为 192.168.1.101/24；
    6、 PC2 网卡的 IP 地址为 192.168.1.102/24；
    7、 堆叠成功后，处在不同交换机的两台 PC 之间可以 ping 通。
六、 实验步骤
第一步：交换机全部恢复出厂设置，取消原来配置的堆叠信息。
    在MASTER 交换机中取消堆叠配置
    DCS-3926S-A(Config)#stacking disable
    Please reload to take effect
    DCS-3926S-A(Config)#exit
    DCS-3926S-A#reload
    按照拓扑图正确连线后，虚线也连接，三台交换机的M1、M2 灯应该是橙色常亮，link
和act 灯不亮，Power 灯和D./M./S.灯绿色常亮。（已经stacking disable 的交换机M1、
M2 灯暂时不亮）
    第一次ping 命令验证：
    1、PC1 ping 192.168.1.11 ，通。
    2、PC2 ping 192.168.1.33 ，通。
    3、PC1 ping PC2 ，不通。
第二步：配置交换机超级堆叠。
交换机A：
    DCS-3926S-A#config
    DCS-3926S-A(Config)#stacking enable duplex interface ethernet 0/1/1 interface
    ethernet 0/2/1
    All running configuration except those on stacking interface will be saved...
    Please reload to take effect
    DCS-3926S-A(Config)#stacking priority 80 ！设置该交换机的优先级，缺省是50
    Please reload to take effect
验证配置
    DCS-3926S-A#show stacking
    Stand alone mode
    Running:
    Mode: stacking disabled
    Flash config:
    Mode: duplex
    Priority: 50
    Port: Ethernet0/1/1 Ethernet0/2/1
    DCS-3926S-A#
交换机B 和交换机C 的配置：
    switch(Config)#stacking enable duplex interface ethernet 0/1/1 interface
    ethernet 0/2/1
    All running configuration except those on stacking interface will be saved...
    Please reload to take effect
    switch(Config)#
验证配置
    switch#show stacking
    Stand alone mode
    Running:
    Mode: stacking disabled
    Flash config:
    Mode: duplex
    Priority: 50
    Port: Ethernet0/1/1 Ethernet0/2/1
第三步：重新启动交换机A、B、C。
    每台交换机都会自动再启动一次，互相发送堆叠信息，建立堆叠组。
    分别察看各个交换机的标示符和管理 IP。
交换机 A：
    DCS-3926S-A#show stacking ！标示符没有改变
    Running:
    Mode: duplex ！超级堆叠
    Priority: 80 ！优先级80
    Flash config:
    Mode: duplex
    Priority: 80
    Port: Ethernet0/1/1 Ethernet0/2/1
    DDP state : HB STATE, stack unit : 0
    Advertise: send 1, rcvd 2. Advertise ACK: send 0, rcvd 2
    Heart Beat: send 13, rcvd 0. Heart Beat ACK: send 0, rcvd 13
    Total number of switchs in stack : 3
    My switch ID : 0 (master is 0)
    ……
交换机B、C 的显示类似：
    Slave1#show stacking ！标示符已经改变
    Running:
    Mode: duplex
    Priority: 50
    Flash config:
    Mode: duplex
    Priority: 50
    Port: Ethernet0/1/1 Ethernet0/2/1
    DDP state : HB STATE, stack unit : 0
    Advertise: send 1, rcvd 2. Advertise ACK: send 2, rcvd 0
    Heart Beat: send 0, rcvd 12. Heart Beat ACK: send 12, rcvd 0
    Total number of switchs in stack : 3
    My switch ID : 1 (master is 0)
    ……（省略下面显示）
第四步：实验验证。
    在堆叠组稳定之后，观察堆叠灯的状态，堆叠灯（D./M./S.）一直点亮的交换机就是
MASTER，其他均为SLAVE。
    第二次ping 命令验证：
    1、PC1 ping 192.168.1.11 ，通。
    2、PC2 ping 192.168.1.11 ，通。
    3、PC1 ping PC2 ，通。 ！本实验成功，堆叠组已经建立
    4、PC1 ping 192.168.1.33，不通。
    5、PC2 ping 192.168.1.33，不通。
    请大家思考为什么4、5 不通。
第五步：验证冗余。
    1、在 PC1 上使用ping 192.168.1.101 –t 命令
    2、将其中一根堆叠线拔掉，观察 ping 窗口和超级终端窗口现象
    3、堆叠组出现重新启动的现象，ping 窗口会出现十多条“request time out”或“hardware
