HCIE培训：配置 VLAN 间通过 VLANIF 接口通信示例
组网需求
企业的不同用户拥有相同的业务， 且位于不同的网段。 现在相同业务的用户所属的 VLAN 不相同，
需要实现不同 VLAN 中的用户相互通信。
如图 1 所示，User1 和 User2 中拥有相同的业务，但是属于不同的 VLAN 且位于不同的网段。现需
要实现 User1 和 User2 互通。hcie培训

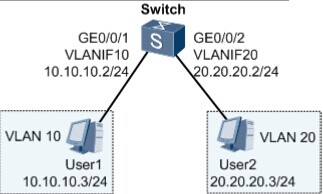

HCIE培训配置 VLAN 间通过 VLANIF 接口通信组网图
HCIE培训配置思路
采用如下的思路配置 VLAN 间通过 VLANIF 接口通信：
1. 创建 VLAN，确定用户所属的 VLAN。
2. 配置接口加入 VLAN，允许用户所属的 VLAN 通过当前接口。
3. 创建 VLANIF 接口并配置 IP 地址，实现三层互通。
为了成功实现 VLAN 间互通，VLAN 内主机的缺省网关必须是对应 VLANIF 接口的 IP 地址。
操作步骤hcie培训
1. 配置 Switch
# 创建 VLAN
system-view
[HUAWEI] sysname Switch
115 / 373
[Switch] vlan batch 10 20
HCIE配置接口加入 VLAN
[Switch] interface gigabitethernet 0/0/1
[Switch-GigabitEthernet0/0/1] port link-type access
[Switch-GigabitEthernet0/0/1] port default vlan 10
[Switch-GigabitEthernet0/0/1] quit
[Switch] interface gigabitethernet 0/0/2
[Switch-GigabitEthernet0/0/2] port link-type access
[Switch-GigabitEthernet0/0/2] port default vlan 20
[Switch-GigabitEthernet0/0/2] quit
# 配置 VLANIF 接口的 IP 地址
[Switch] interface vlanif 10
[Switch-Vlanif10] ip address 10.10.10.2 24
[Switch-Vlanif10] quit
[Switch] interface vlanif 20
[Switch-Vlanif20] ip address 20.20.20.2 24
[Switch-Vlanif20] quit
2. 检查配置结果hcie培训
在 VLAN10 中的 User1 主机上配置 IP 地址为 10.10.10.3/24，缺省网关为 VLANIF10 接口的
IP 地址 10.10.10.2/24。
在 VLAN20 中的 User2 主机上配置 IP 地址为 20.20.20.3/24，缺省网关为 VLANIF20 接口的
IP 地址 20.20.20.2/24。hcie培训
配置完成后，VLAN10 内的 User1 与 VLAN20 内的 User2 能够相互访问。
配置文件
Switch 的配置文件
#
sysname Switch
#
vlan batch 10 20
#
interface Vlanif10
ip address 10.10.10.2 255.255.255.0
#
interface Vlanif20
ip address 20.20.20.2 255.255.255.0
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/2
116 / 373
port link-type access
port default vlan 20
#
return
